Pantografo CNC

Pantografo CNC

Pantografo CNC per lavorazione di Plexiglass, legno o materiali plastici in genere. Di recente upgrade per lavorazione del marmo.

Il lavoro nasce dalla necessità del committente di effettuare lavorazioni su lastre di plexiglass di elevata dimensione in spessore e lunghezza/larghezza.

Il pantografo è stato progettato e costruito con obiettivo di contenerne il costo, massimizzando la flessibilità di utilizzo.

Il piano di lavoro effettivo è di circa 2,2 x 1,6 metri, in grado di lavorare fino a 25 cm in altezza.

Inizialmente concepito per la sola lavorazione di materiali plastici, plexiglass e legno, il mandrino (di 1 kW di potenza) era stato dimensionato per il taglio di materiali piuttosto morbidi. Di recente è stato effettuato un upgrade presso il committente con l’adozione di un mandrino con raffreddamento a liquido della potenza di 2,2 kW e velocità massima di rotazione di 25.000 giri/min. Con tali caratteristiche, è possibile effettuare lavorazioni anche su marmo. Di seguito le foto del lavoro e alcune lavorazioni effettuate.

Per qualsiasi informazione su eventuali lavori potete contattare Plenox Art Design di Roberto Molina: 3389680992.
Qui altre foto dei lavori eseguiti.

Fase progettuale, rendering.
Fase progettuale, rendering.
Lavorazione CNC di un elemento costituente il macchinario.
Lavorazione CNC di un elemento costituente il macchinario.
Fase finale di montaggio meccanica - elettronica.
Fase finale di montaggio meccanica – elettronica.

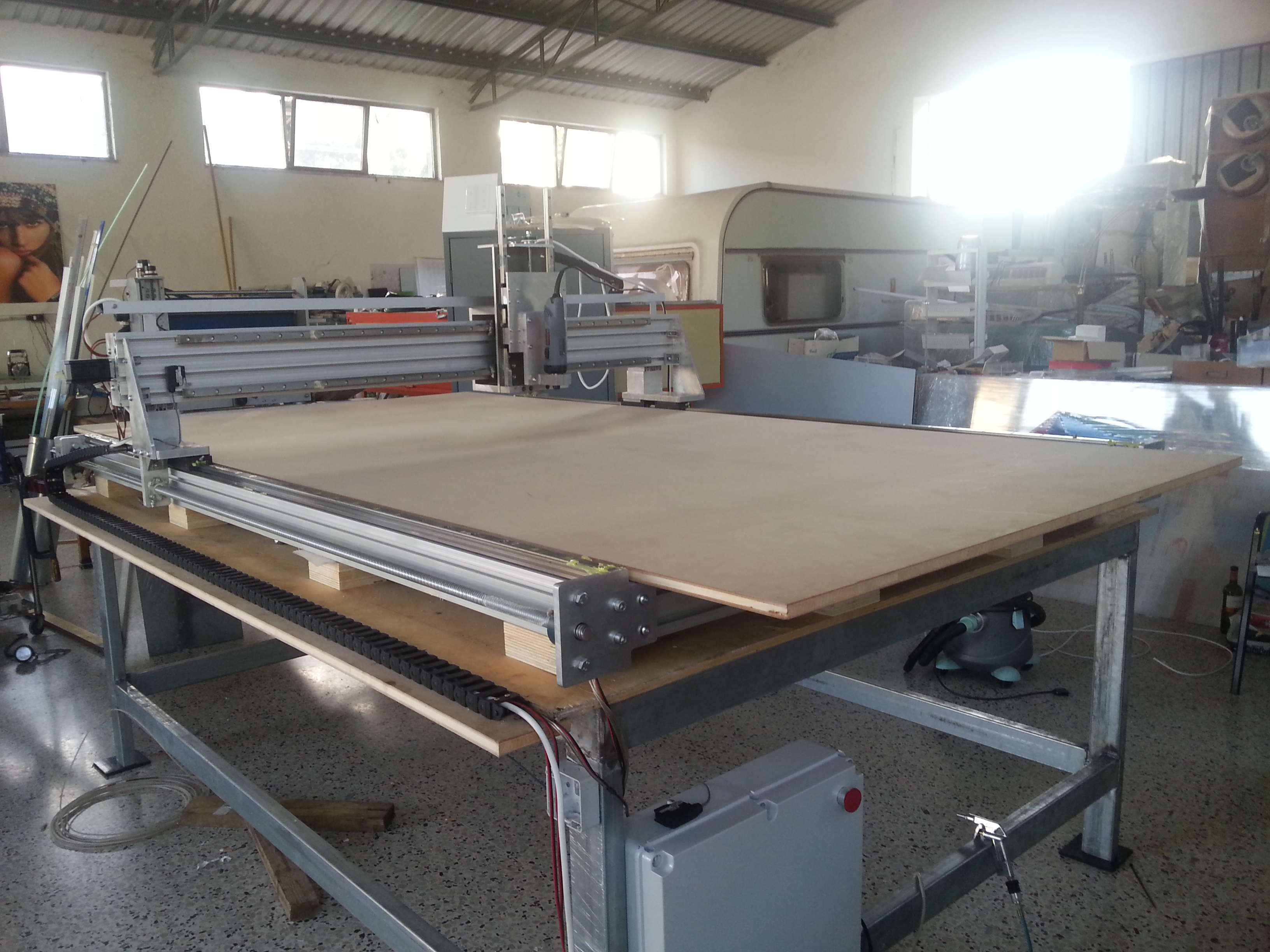

Pantografo CNC presso il committente.
Pantografo CNC presso il committente.
Esempi di lavorazioni.
Esempi di lavorazioni.

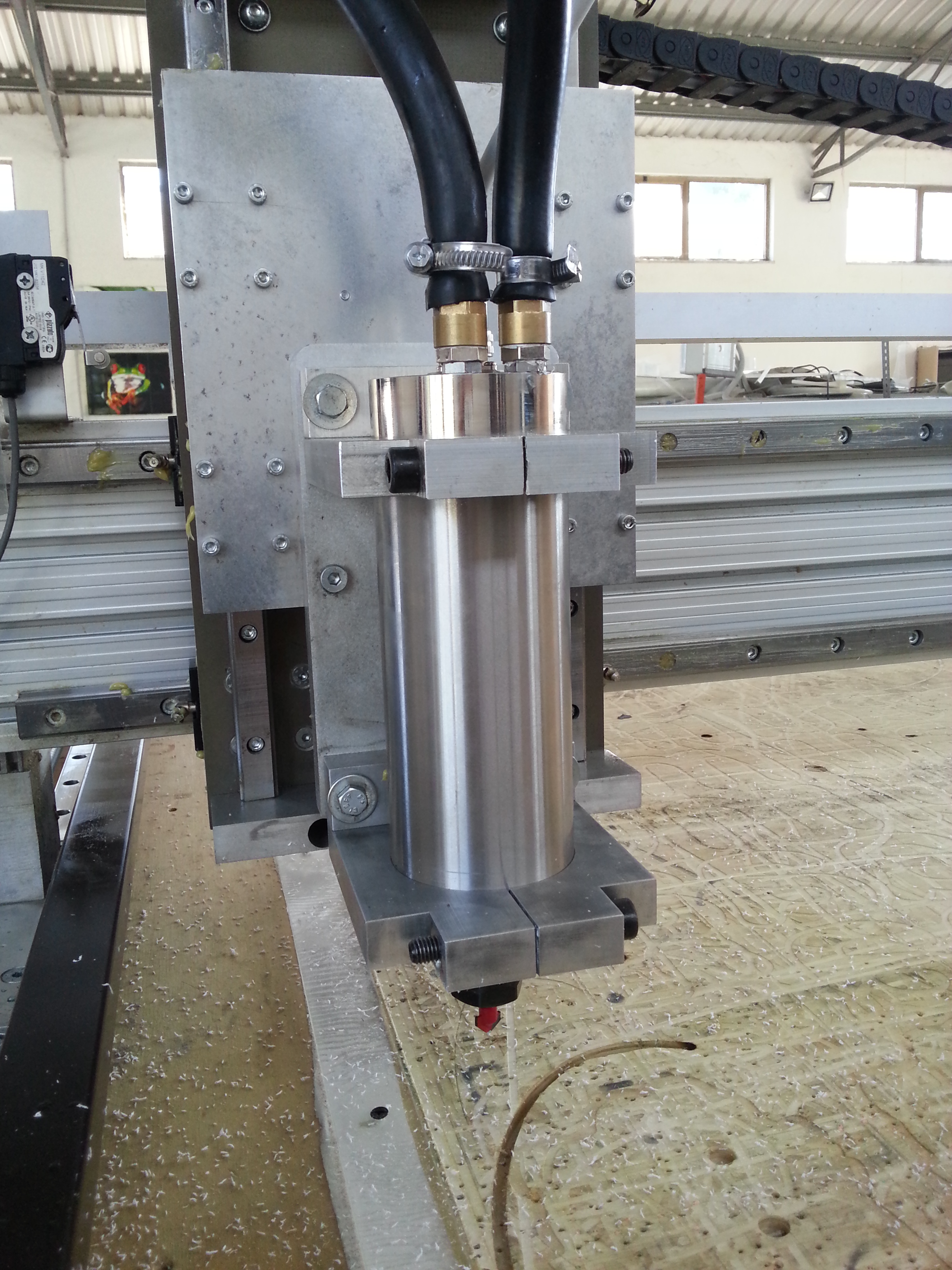

Motore ad induzione con raffreddamento a liquido.
Motore ad induzione con raffreddamento a liquido.
Altra splendida lavorazione di plexiglass illuminato con led.
Altra splendida lavorazione di plexiglass illuminato con led.
